    線路板封裝件工藝技術:現狀與未來探索
    發布日期:2025-07-09 訪問量:11

    一、現有技術現狀

    1、高密度互連與先進封裝技術

    當前,線路板封裝的核心趨勢是向高密度、高集成度發展。例如,扇出面板級封裝(FOPLP)通過將多個芯片集成在方形基板上,顯著提升了面積利用率和成本效益,已在AI芯片等領域?qū)崿F(xiàn)量產應用。混合鍵合技術則通過金屬與介質的直接連接,將互連間距縮小至10μm以下,降低了電阻損耗并提升了信號完整性。此外,玻璃基板因其低介電常數(約4.0)和高機械穩定性,逐步替代傳統硅中介層,支持更高頻寬和散熱需求。

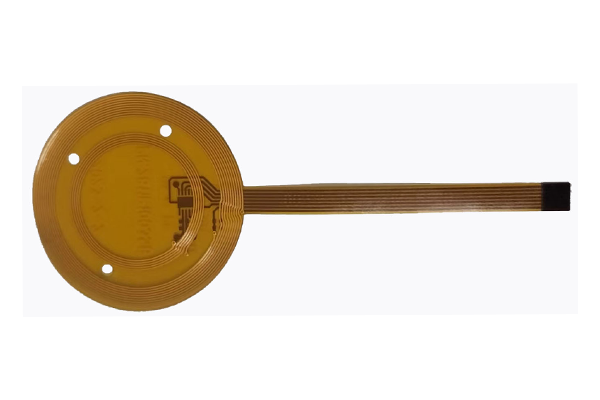

    線路板封裝


    2、材料創新與性能突破

    有機中介層:采用玻璃載體支撐的有機材料,簡化了硅通孔(TSV)工藝,支持1-2μm線寬的RDL(重分布層),適配5G和AI芯片的高密度互連需求。

    低溫固化PSPI:國產光敏聚酰亞胺(PSPI)通過降低固化溫度至230℃以下,分辨率達0.1μm,已應用于HBM3存儲芯片和3D IC集成,打破了日美企業的技術壟斷。

    液態金屬封裝材料:上海交通大學團隊開發的液態金屬復合材料,兼具高氣密性與可拉伸性,氧透過系數接近金屬鋁,適用于柔性電池和熱管理器件,循環壽命提升300%以上。


    3、智能制造與工藝優化

    AI驅動的制造控制:在扇出封裝中,AI實時監控電鍍均勻性和基板翹曲,良率提升至99.5%。

    全自動化產線:如Manz亞智科技的RDL制程設備支持300mm至700mm基板處理,結合垂直電鍍技術,實現高精度互連和低成本量產。


    二、未來技術探索方向

    1、新型基板材料的開發

    玻璃基板的深度應用:通過TGV(玻璃通孔)技術實現高縱深比通孔(深寬比>10:1),提升芯片散熱能力與高頻信號傳輸效率,預計在2026年前后實現AI芯片的大規模應用。

    二維半導體集成:復旦大學團隊基于二硫化鉬(MoS?)的處理器“無極”已展示出納米級功耗優勢,未來或推動柔性電子與芯片的深度融合。


    2、多功能集成與異構封裝

    有源中介層設計:將電源管理和熱控制電路嵌入封裝層,動態調節功率分配,減少局部過熱風險。

    3D堆疊與Chiplet技術:通過TSV(硅通孔)和微凸塊技術,實現多芯片垂直集成,如臺積電CoWoS技術已用于H100 GPU,未來CoPoS(面板級封裝)將進一步提升產能。


    3、綠色制造與循環經濟

    可回收材料工藝:生物基PI膜和可降解PET基材的研發,推動封裝廢棄物減少40%,歐盟碳關稅(CBAM)加速該技術落地。

    電鍍液回收技術:盛美半導體的金屬回收率超95%,降低生產成本與環境污染。


    4、智能化與AI驅動的工藝革新

    數字孿生與仿真優化:通過AI算法預測熱應力分布和電磁兼容性(EMC),設計周期縮短50%。

    自供電封裝系統:摩擦納米發電機(TENG)可將機械振動轉化為電能,減少對外部電源依賴,特斯拉已啟動原型測試。


    5、國產化與產業鏈協同

    關鍵材料自主可控:如低溫PSPI的單體國產化率從60%提升至90%,規劃吉瓦級產線建設以應對國際競爭。

    區域產業集群效應:長三角和珠三角集聚70%產能,通過政策支持(如江蘇“十四五”規劃)推動晶圓級封裝與異質集成技術突破。


    三、挑戰與展望

    盡管技術進步顯著,線路板封裝仍面臨多重挑戰:

    技術瓶頸:如玻璃基板的脆性加工難題、2D/3D封裝的熱膨脹系數失配問題。

    成本與規?;?/span>:高端設備(如EUV光刻機)依賴進口,國產替代需加速;FOPLP量產需解決面板級制造的均勻性控制。

    國際競爭:日美企業在高頻材料和設備領域仍占據主導地位(如東麗PSPI市占率34%)。


    未來,隨著AI、量子計算和6G通信的推動,線路板封裝將向更高密度、更低功耗、更強功能集成演進。通過材料、工藝與智能制造的深度融合,行業有望實現從“跟隨”到“引領”的跨越,重塑全球半導體產業格局。
